การใช้ Intel Neural Compute Stick 2 กับ Raspberry Pi 4

สวัสดีครับ… วันนี้ผมจะมาพูดถึงอุปกรณ์ Intel Neural Compute Stick 2 เรียกสั้นๆว่า NCS2 เป็นอุปกรณ์ที่ใช้เป็นตัวเร่งการประมวลผลด้าน AI ที่อยู่ในรูปแท่งยูเอสบียอดนิยม โดยเวอร์ชั่นใหม่นี้ ซึ่งก็คือเวอร์ชัน 2 ให้ทั้งประสิทธิภาพที่มากขึ้น รวมทั้งครอบคลุมการนำไปประยุกต์ใช้ได้หลากหลายขึ้น

สำหรับ NCS2 นี้ใช้ชิป Vision Processing Unit (VPU)ตัวล่าสุดในชื่อ Movidius Myriad X VPU ทำให้มีประสิทธิภาพเหนือกว่า NCS รุ่นแรกถึง 8 เท่า รวมทั้งมีชุดเครื่องมือ IntelOpenVINO ที่เปิดให้นักพัฒนาสามารถสร้างและฝึกโมเดล AI บนคลาวด์ได้

ซึ่งในบทความนี้จะเป็นการนำ NCS2 มาใช้กับ Raspberry Pi 4 เรียกย่อๆว่า RPI4 ซึ่งเป็นบอร์ดตัวหนึ่งที่รันแบบมี OS เป็นของตัวเอง เปรียบเสมือนคอมพิวเตอร์จิ๋วตัวหนึ่ง ประสิทธิภาพก็จะมีข้อจำกัดตามขนาด ซึ่งหากเราต้องการใช้ RPI4 รันระบบ AI ก็อาจจะทำให้การประมวลผลนั้นค่อนข้างช้ามาก จึงเป็นที่มาที่เรานำตัว NCS2 มาช่วยในส่วนนี้ครับ

Install NCS2 บน OS ของ RPI4

เริ่มจาก Install Software ที่ใช้ในการติดตั้งครับ


# install software
sudo apt-get update
sudo apt-get install git
sudo apt-get install cmake
sudo apt-get install libatlas-base-dev
sudo apt-get install python3-pip
sudo apt install libgtk-3-dev

pip3 install --upgrade pip
pip3 install numpy

# install software

sudo apt-get update

sudo apt-get install git

sudo apt-get install cmake

sudo apt-get install libatlas-base-dev

sudo apt-get install python3-pip

sudo apt install libgtk-3-dev

pip3 install --upgrade pip

pip3 install numpy

ดาวน์โหลด Openvino Toolkit เลือกที่เป็นเวอร์ชันสำหรับ Raspberry Pi

https://storage.openvinotoolkit.org/repositories/openvino/packages/2021.2/l_openvino_toolkit_runtime_raspbian_p_2021.2.185.tgz

แตกไฟล์ที่ดาวน์โหลด แก้ไขชื่อ folder ตามต้องการ ในบทความนี้ผมจะตั้งเป็น openvino_toolkit

รัน Environment ของ Openvino ถ้ารันแล้วสามารถเช็คจากเวอร์ชันของ Opencv ถ้าเป็น Openvino จะเป็น 4.x.x-openvino


# set environment
source /openvino_toolkit/bin/setupvars.sh

# set environment

source /openvino_toolkit/bin/setupvars.sh

ติดตั้ง USB Rules เพื่อให้ RPI 4 เห็นอุปกรณ์ NCS2 ผ่าน USB


# add usb rule
sudo usermod -a -G users "$(whoami)"
sh /openvino_toolkit/install_dependencies/install_NCS_udev_rules.sh
cd /etc/udev/rules.d/
cat 97-myriad-usbboot.rules

# add usb rule

sudo usermod -a -G users "$(whoami)"

sh /openvino_toolkit/install_dependencies/install_NCS_udev_rules.sh

cd /etc/udev/rules.d/

cat 97-myriad-usbboot.rules

ในไฟล์ 97-myriad-usbboot.rules จะต้องมีข้อความตามนี้


SUBSYSTEM=="usb", ATTRS{idProduct}=="2150", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0660", ENV{ID_MM_DEVICE_IGNORE}="1"
SUBSYSTEM=="usb", ATTRS{idProduct}=="2485", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0660", ENV{ID_MM_DEVICE_IGNORE}="1"
SUBSYSTEM=="usb", ATTRS{idProduct}=="f63b", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0660", ENV{ID_MM_DEVICE_IGNORE}="1"

SUBSYSTEM=="usb", ATTRS{idProduct}=="2150", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0660", ENV{ID_MM_DEVICE_IGNORE}="1"

SUBSYSTEM=="usb", ATTRS{idProduct}=="2485", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0660", ENV{ID_MM_DEVICE_IGNORE}="1"

SUBSYSTEM=="usb", ATTRS{idProduct}=="f63b", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0660", ENV{ID_MM_DEVICE_IGNORE}="1"

จากนั้นเรามาทำการทดสอบกันครับ สร้างไฟล์ openvino_fd_myriad.py


import cv2 as cv
# Load the model.
net = cv.dnn_DetectionModel('face-detection-adas-0001.xml',
                            'face-detection-adas-0001.bin')
# Specify target device.
net.setPreferableTarget(cv.dnn.DNN_TARGET_MYRIAD)
# Read an image.
frame = cv.imread('/path/to/image')
if frame is None:
    raise Exception('Image not found!')
# Perform an inference.
_, confidences, boxes = net.detect(frame, confThreshold=0.5)
# Draw detected faces on the frame.
for confidence, box in zip(list(confidences), boxes):
    cv.rectangle(frame, box, color=(0, 255, 0))
# Save the frame to an image file.
cv.imwrite('out.png', frame)

import cv2 as cv

# Load the model.

net = cv.dnn_DetectionModel('face-detection-adas-0001.xml',

'face-detection-adas-0001.bin')

# Specify target device.

net.setPreferableTarget(cv.dnn.DNN_TARGET_MYRIAD)

# Read an image.

frame = cv.imread('/path/to/image')

if frame is None:

raise Exception('Image not found!')

# Perform an inference.

_, confidences, boxes = net.detect(frame, confThreshold=0.5)

# Draw detected faces on the frame.

for confidence, box in zip(list(confidences), boxes):

cv.rectangle(frame, box, color=(0, 255, 0))

# Save the frame to an image file.

cv.imwrite('out.png', frame)

ดาวน์โหลดไฟล์ weight ที่เป็น .bin


wget --no-check-certificate https://download.01.org/opencv/2020/openvinotoolkit/2020.1/open_model_zoo/models_bin/1/face-detection-adas-0001/FP16/face-detection-adas-0001.bin

wget --no-check-certificate https://download.01.org/opencv/2020/openvinotoolkit/2020.1/open_model_zoo/models_bin/1/face-detection-adas-0001/FP16/face-detection-adas-0001.bin

ดาวน์โหลดไฟล์ .xml


wget --no-check-certificate https://download.01.org/opencv/2020/openvinotoolkit/2020.1/open_model_zoo/models_bin/1/face-detection-adas-0001/FP16/face-detection-adas-0001.xml

wget --no-check-certificate https://download.01.org/opencv/2020/openvinotoolkit/2020.1/open_model_zoo/models_bin/1/face-detection-adas-0001/FP16/face-detection-adas-0001.xml

จากนั้นลองรันด้วยคำสั่ง


python3 openvino_fd_myriad.py

python3 openvino_fd_myriad.py

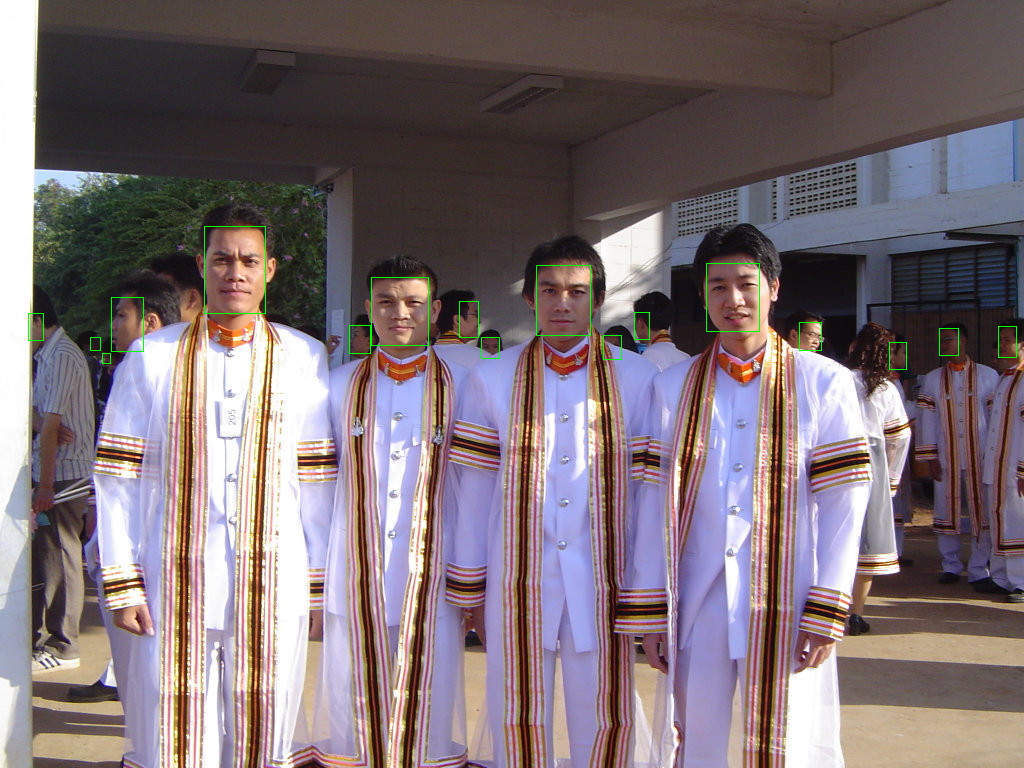

จะได้ไฟล์ out.png ที่เป็นการประมวลผลรูปภาพที่สำเร็จแล้ว ลองเปิดไฟล์เพื่อดูผล

จากนั้นทำการรันทดสอบกับไฟล์วิดิโอกันบ้างครับ รันแบบปกติบน RPI4 แบบไม่ใช้ NCS2 จะได้ FPS ตามด้านล่างครับ


FPS: 1.15 (excluding drawing time of 32.57ms)
FPS: 1.24 (excluding drawing time of 30.59ms)
FPS: 1.32 (excluding drawing time of 30.58ms)
FPS: 1.24 (excluding drawing time of 31.96ms)
FPS: 1.37 (excluding drawing time of 31.31ms)
FPS: 1.28 (excluding drawing time of 30.64ms)
FPS: 1.28 (excluding drawing time of 30.44ms)
FPS: 1.24 (excluding drawing time of 34.44ms)

FPS: 1.15 (excluding drawing time of 32.57ms)

FPS: 1.24 (excluding drawing time of 30.59ms)

FPS: 1.32 (excluding drawing time of 30.58ms)

FPS: 1.24 (excluding drawing time of 31.96ms)

FPS: 1.37 (excluding drawing time of 31.31ms)

FPS: 1.28 (excluding drawing time of 30.64ms)

FPS: 1.28 (excluding drawing time of 30.44ms)

FPS: 1.24 (excluding drawing time of 34.44ms)

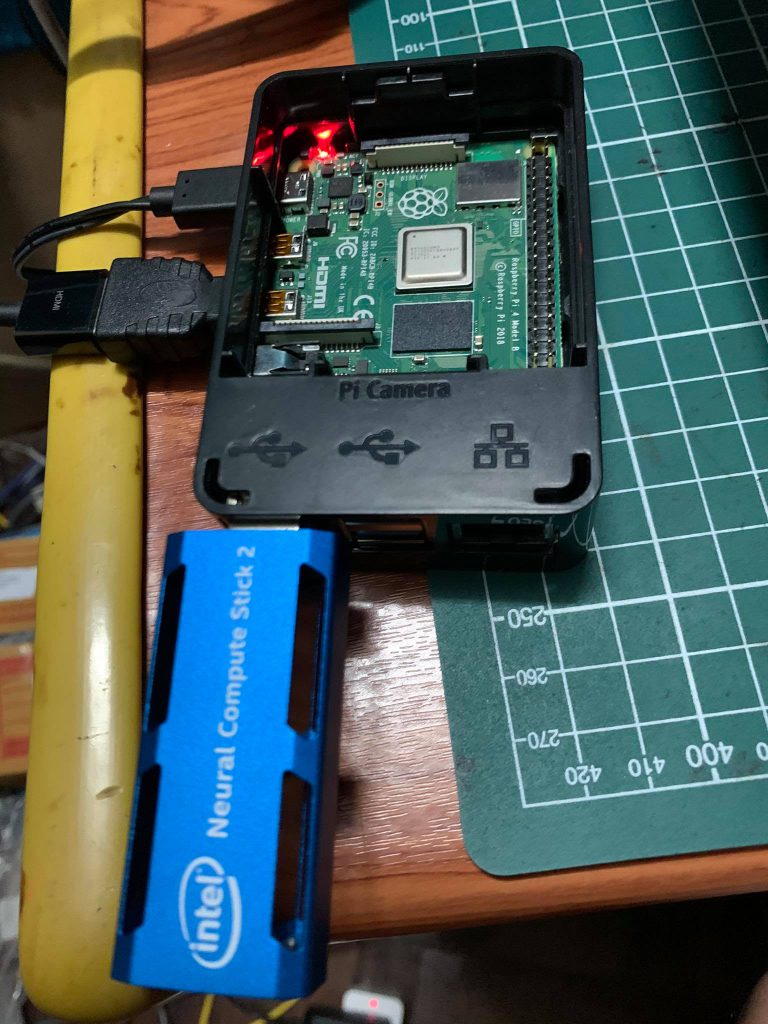

ต่อไปลองเสียบ NCS2 แล้วลองรัน Openvino Environment และลองรันโปรแกรมใหม่อีกทีครับ


FPS: 14.02 (excluding drawing time of 55.95ms)
FPS: 18.72 (excluding drawing time of 40.07ms)
FPS: 16.93 (excluding drawing time of 40.36ms)
FPS: 16.29 (excluding drawing time of 42.52ms)
FPS: 16.75 (excluding drawing time of 39.74ms)
FPS: 16.54 (excluding drawing time of 41.56ms)
FPS: 16.84 (excluding drawing time of 41.47ms)
FPS: 19.02 (excluding drawing time of 39.78ms)

FPS: 14.02 (excluding drawing time of 55.95ms)

FPS: 18.72 (excluding drawing time of 40.07ms)

FPS: 16.93 (excluding drawing time of 40.36ms)

FPS: 16.29 (excluding drawing time of 42.52ms)

FPS: 16.75 (excluding drawing time of 39.74ms)

FPS: 16.54 (excluding drawing time of 41.56ms)

FPS: 16.84 (excluding drawing time of 41.47ms)

FPS: 19.02 (excluding drawing time of 39.78ms)

จะเห็นได้ว่า FPS เร็วขึ้นมากถึง 13 เท่าเลยทีเดียวครับ ขอจบเพียงเท่านี้ครับ…

Ref: https://docs.openvinotoolkit.org/2020.1/_docs_install_guides_installing_openvino_raspbian.html
